Case study uit de utiliteitsbouw
Waarom 15x meer betalen én 4 extra stappen zetten voor dezelfde aftakking?
Bij aftakkingen op het hoofdtracé grijpt men in de utiliteitsbouw vaak nog naar kabelgoot. Een vertrouwde oplossing, maar ook een die veel materiaal, gewicht en montagetijd met zich meebrengt. In deze case study ontdek je hoe het slimmer, lichter en efficiënter kan zonder concessies te doen aan kwaliteit of betrouwbaarheid.
Kies de combi: kabelgoot & kabelbeugels
In utiliteitsbouw wordt kabelgoot gebruikt voor kabelmanagement, zowel voor het hoofdtracé als voor aftakkingen. Maar voor aftakkingen is dat vaak meer dan nodig: zwaar, kostbaar en arbeidsintensief. De kracht zit juist in de combinatie: gebruik kabelgoot waar het nodig is (het hoofdtracé) en Schnabl kabelbeugels waar het kan (aftakkingen). Resultaat: dezelfde functie, een fractie van de kosten en veel minder montagetijd.
Zo ziet het eruit in de praktijk

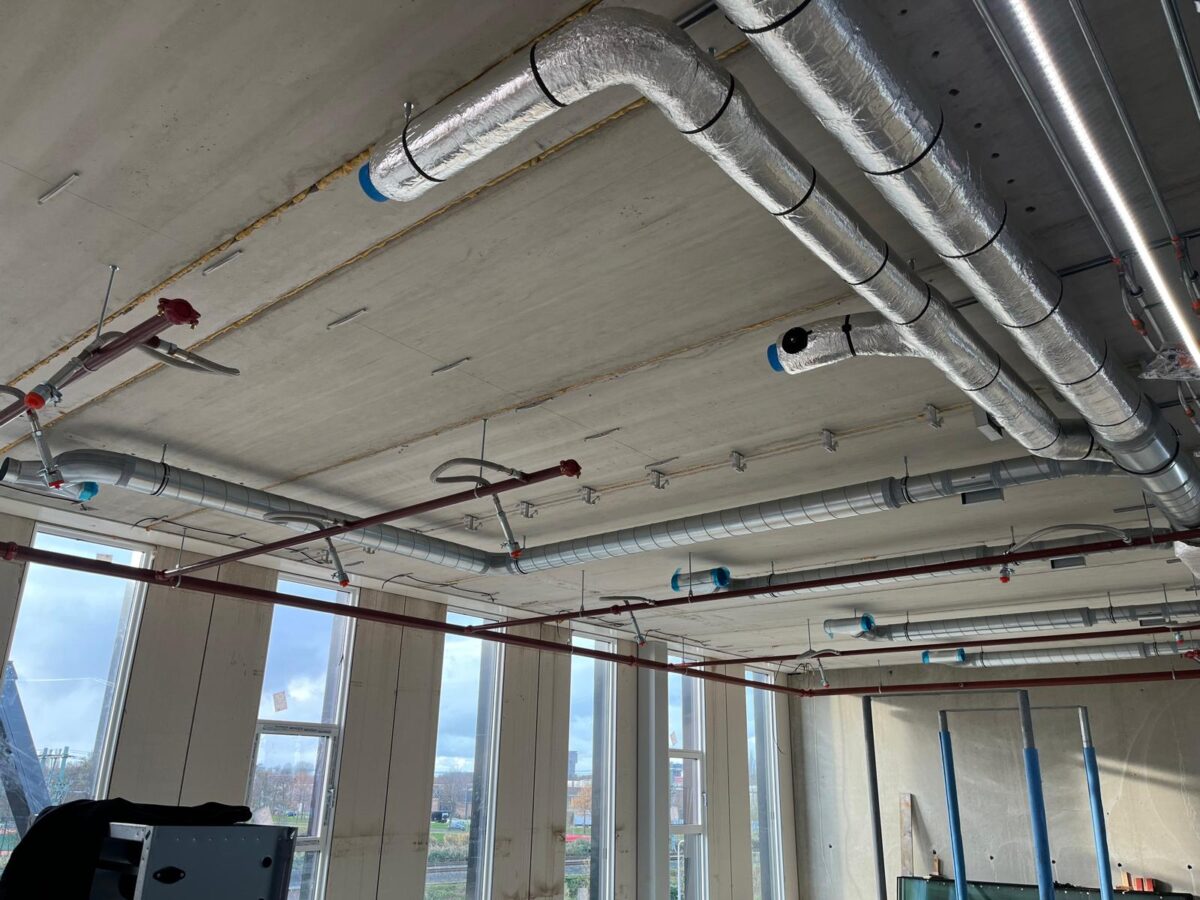

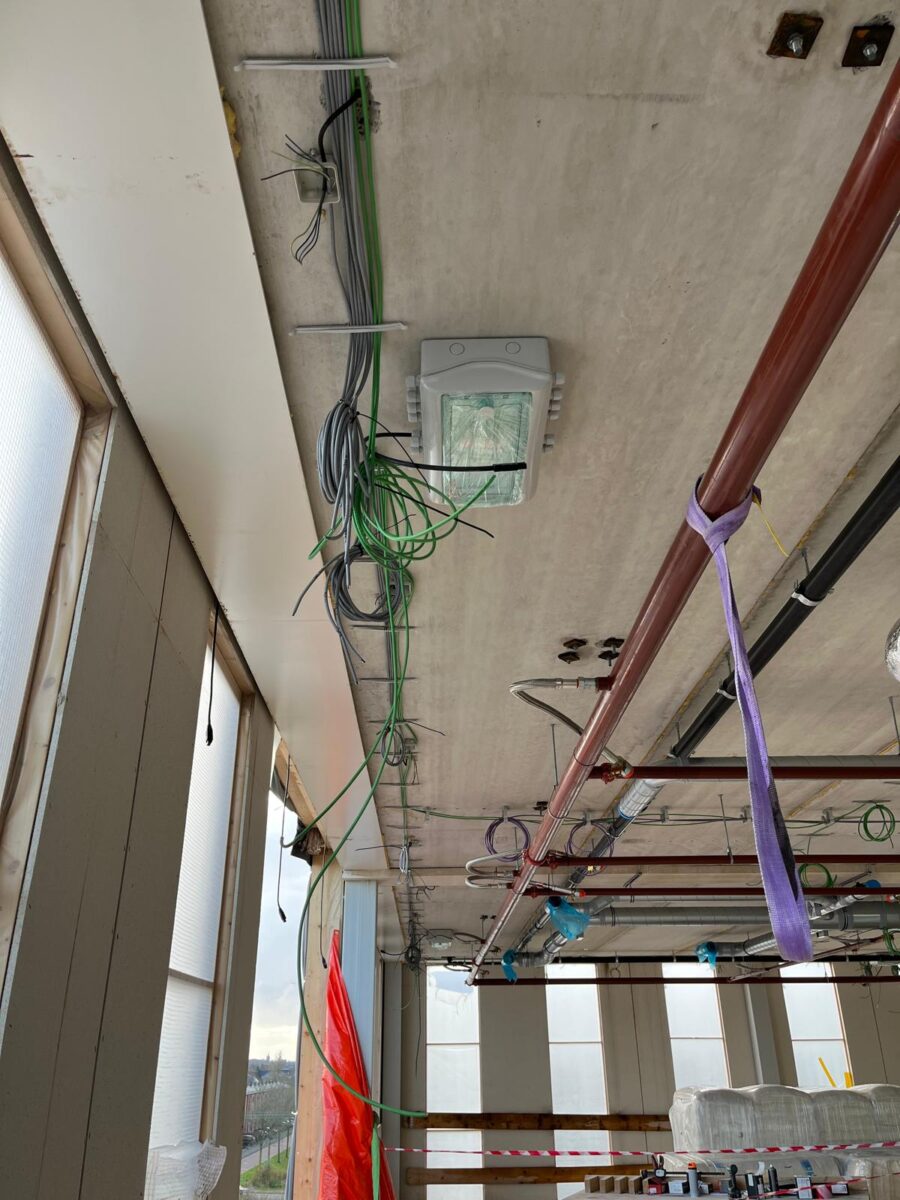

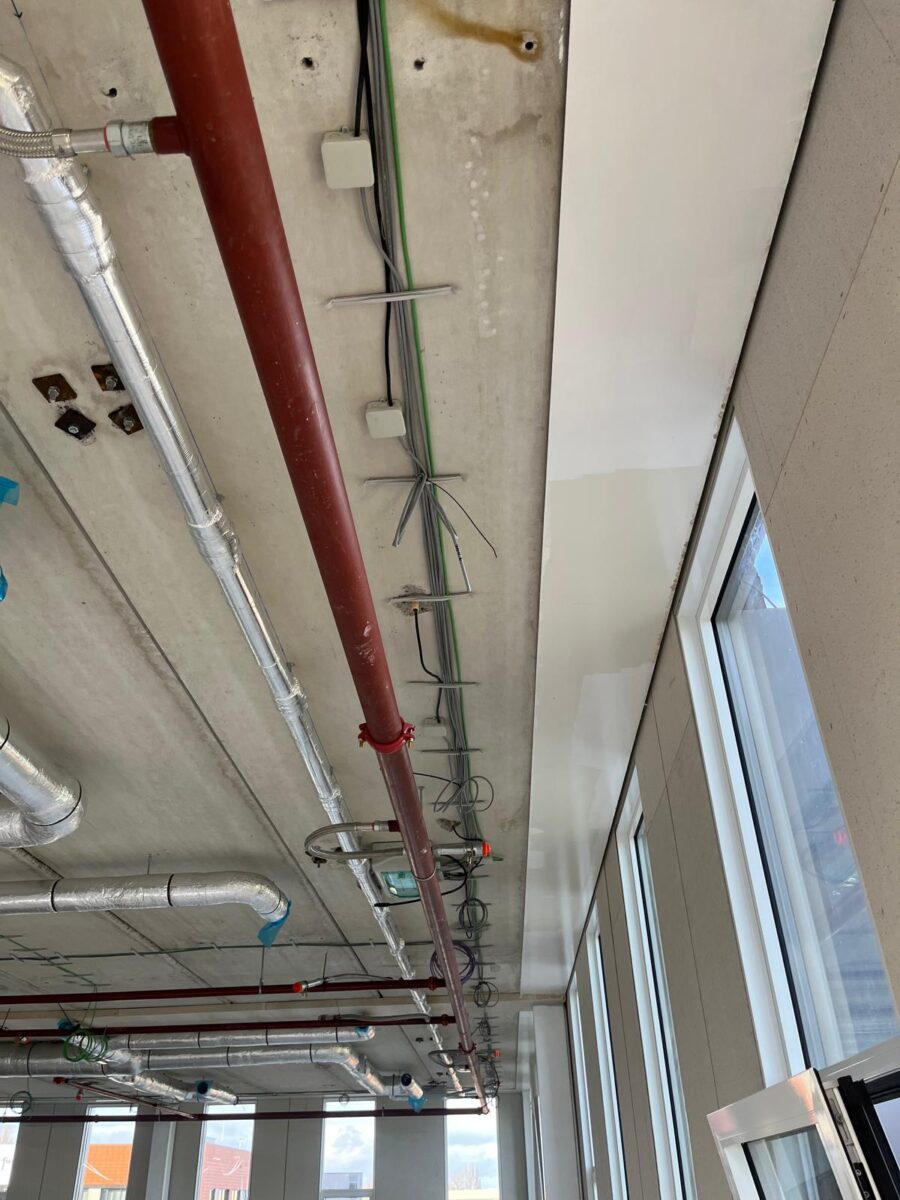

Als voorbeeld nemen we het Fugro hoofdkantoor waar Den Doorn Totaalinstallateurs de installatie voor hebben verzorgd. Zo hebben zij het aangepakt:
Het hoofdtracé is standaard kabelgoot
Aftakkingen op het hoofdtracé naar de gevel zijn met Schnabl kabelbeugels gedaan

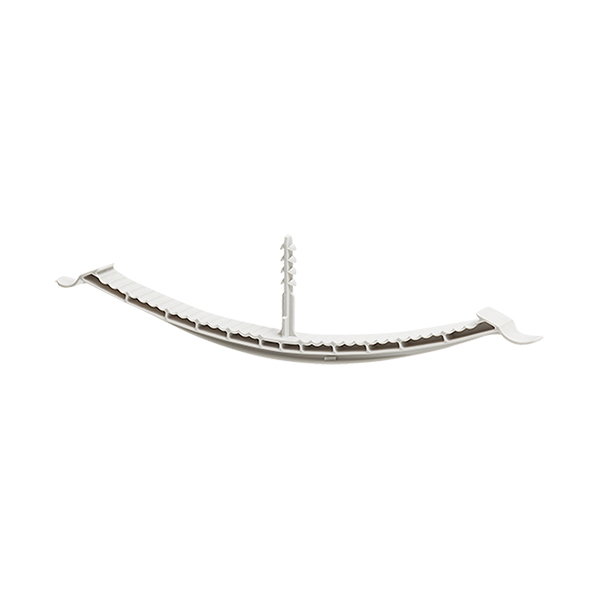

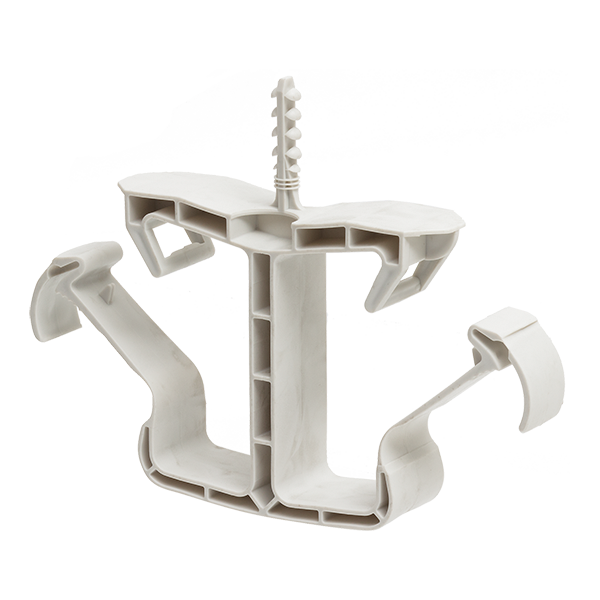

Bij de gevel vertakt de installatie naar links en rechts met Schnabl KB beugels (voor zonwering, alarminstallatie etc.)
Eerder zouden ze bij de aftakkingen een (kleine) kabelgoot hebben toegepast, maar daar hebben ze nu de Schnabl SH kabelbeugels gebruikt. Langs de gevel zijn de Schnabl KB beugels gebruikt, waar ze normaal met halogeenvrije buizen zouden werken. Twee slimme toepassingen van de kabelbeugels waardoor de kabelgoot niet nodig was en veel arbeids- en materiaalkosten zijn bespaard.
Makkelijk uit te breiden en halogeenvrij
Later de installatie aanpassen of uitbreiden is ook eenvoudig: je kunt Euro-clips aan de SH en KB kabelbeugels bevestigen wat nog een montagebewerking bespaart. Ook zijn ze halogeenvrij: belangrijk nu halogeenvrije installaties steeds meer de standaard zijn. Ook is de SH kabelbeugel hersluitbaar, zodat je makkelijk kabels toevoegt.
Wat levert het op? We vergeleken beide methodes voor een aftakking van 3 meter:

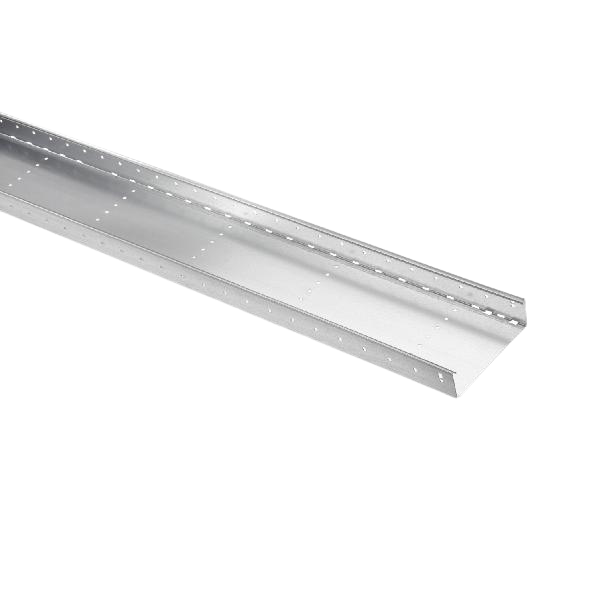

Kabelgoot 200mm
€241,99
Kabelgoot 120mm
€198,43
Schnabl beugels
€15,72
Hoe wij tot deze berekening komen, vind je hier →
Materiaalkosten per 3 meter aftakking
De werkzaamheden vergeleken
Ook in arbeid en handelingen ga je enorm besparen. Je hoeft minder vaak de trap op en af, en hoeft niet met zware kabelgoten te sjouwen. Boren, de Schnabl SH erin duwen en klaar!
Conventioneel met kabelgoot — 7 stappen
8× trap op en af
Schnabl kabelbeugels — 3 stappen
4× trap op en af
Klaar.
Geen draadeinden, C-beugels
of koppelstukken monteren.
*We gaan uit van een plafondhoogte van 3,5 meter en het gebruik van een ladder, waarbij Schnabl beugels om de 50 cm worden gebeugeld, de kabelgoot om de 225 cm.
Dit is één tip. In onze training leer je nog veel meer.
In onze toolbox training leer je slimme bevestigingstechnieken die je niet alleen geld en tijd besparen, maar ook je werk leuker maken. Hands-on, op locatie, en direct toepasbaar op de werkvloer.
Uit de praktijk
“Waar wij voor aftakkingen normaal kabelgoten of buizen toepassen, hebben we nu beugels van Schnabl gebruikt. Zo besparen we montagetijd en geld én kunnen we de installatie in de toekomst makkelijk aanpassen.”
Jan van der Schoot
Projectleider elektrotechniek, Den Doorn Totaalinstallateurs
Nieuwbouw hoofdkantoor Fugro, Nootdorp
11.500 m² · 550 werkplekken · volledig stekerbaar geïnstalleerd
Waarom overstappen op Schnabl kabelbeugels voor aftakkingen?
Tot 17x goedkoper dan een kabelgoot
Geen zware, lange kabelgoten sjouwen
Installatie achteraf makkelijk aanpasbaar
Van 7 naar 3 handelingen
Leer in onze training hoe je slim bevestigt
In onze toolbox training leer je alles over slim bevestigen met Schnabl kabelbeugels. Hands-on, op locatie, en direct toepasbaar op de werkvloer.
Productspecificaties en onderbouwing
In deze case study hanteren we prijzen en artikelnummers van Technische Unie en gaan we uit van een te overbruggen lengte van 3 meter.
Conventioneel — kabelgoot 200mm
| Art.nr. TU | Type | Omschrijving | Aantal | Prijs |
|---|---|---|---|---|
| 487033 | Goot | Kabelgoot 200mm lg3 | 1 | €138,90 |
| 1954239 | C-beugel | Open C-beugel verz 200mm | 2 | €27,91 |
| 436139 | Aftakstuk | Aanzetstuk 200mm | 1 | €58,43 |
| 2564804 | Draadstang | Draadstang | 1 | €6,19 |
| — | Anker | Anker | 2 | €10,32 |
| — | Moer | M10 moer | 2 | €0,10 |
| — | Ring | M10 ring | 2 | €0,14 |
| Totaal | €241,99 | |||
Conventioneel — kabelgoot 120mm
| Art.nr. TU | Type | Omschrijving | Aantal | Prijs |
|---|---|---|---|---|
| 487025 | Goot | Kabelgoot 120mm lg3 | 1 | €107,14 |
| 1947431 | C-beugel | Open C-beugel verz 120mm | 2 | €20,38 |
| 485326 | Aftakstuk | Aanzetstuk 120mm | 1 | €54,16 |
| 2564804 | Draadstang | Draadstang | 1 | €6,19 |
| — | Anker | Anker | 2 | €10,32 |
| — | Moer | M10 moer | 2 | €0,10 |
| — | Ring | M10 ring | 2 | €0,14 |
| Totaal | €198,43 | |||
Schnabl kabelbeugels — om de 50cm beugelen
| Art.nr. TU | Type | Omschrijving | Aantal | Prijs |
|---|---|---|---|---|
| 3126950 | Kabelbeugel | Schnabl kabelhouder SH80 dubbel | 6 | €15,72 |
| Totaal | €15,72 | |||
Eén artikelnummer. Eén product. Klaar.
